纤维简介
甲纶Suplon®是公司自主研发的干法纺聚酰亚胺纤维系列化产品之一：
·阻燃性能优异，极限氧指数＞38%，为不燃纤维；
·耐高低温，在300℃以下可长期使用，热分解温度超过567℃，在-269℃液氮中不脆断；
·高温状态下碳化不熔滴，发烟密度是菲律宾航空标准的1/200；
·隔热保暖，导热系数仅为0.03W/m·℃，与空气相当；
甲纶Suplon®纤维还具有绝缘、耐候、耐酸碱、耐辐射、耐紫外线等优异性能，同时具有羊绒般的手感、良好的可纺性和亲肤性；
·天然抑菌，效果远好于竹纤维；
甲纶Suplon®纤维具有天然远红外保健功能，法向发射率高达0.88。
基本指标
No | 项目 | 单位 | 指标 | |
1 | 纤度 | dtex | 0.8~6 | |
2 | 密度 | g/cm3 | 1.41 | |
3 | 断裂强度 | cN/dtex | 本色 | ＞4.5 |
原液 | 3.5 | |||
4 | 模量 | cN/dtex | 36~43 | |
5 | 断裂伸长 | % | 10~30 | |
6 | 连续使用温度 | ℃ | 260 | |
7 | 分解温度（T5%(N2)） | ℃ | 569 | |
8 | 极限氧指数LOI | % | 38 | |
9 | 耐酸性 | 好 | ||
10 | 耐辐射性 | 好 | ||
极限氧指数是指试样在氧气和氮气的混合气体中，维持完全燃烧状态所需的最低氧气体积分数。作为新一代高性能纤维，甲纶Suplon®纤维拥有优于传统特种纤维的阻燃性能，极限氧指数LOI高达38%。
常用阻燃纤维 | 甲纶Suplon® | 间位芳纶(PMIA) | 聚苯硫醚(PPS） |
LOI（%） | ＞38 | 28~30 | 34 |
数据来源：江苏省高性能纤维产品质量监督检验中心
采用GB/T 5455-2014垂直燃烧法进行试验，甲纶Suplon®面料损毁长度是目前市场上主流灭火防护服面料——芳纶ⅢA面料的1/5，远高于灭火防护服外层面料标准要求。
损毁长度/mm | 100% 甲纶面料 | 芳纶ⅢA 面料 | 50%甲纶Suplon®+50%阻燃粘胶面料 | 50%芳纶+50%阻燃粘胶面料 | 灭火防护服标准 | |
阻燃性能 （25次洗涤后） | 经向 | 10 | 46 | 12 | 60 | ≤100 |
纬向 | 8 | 48 | 13 | 57 | ||
数据来源：国家消防装备质量监督检验中心
甲纶Suplon®纤维遇高温明火碳化不熔滴。
采用甲纶Suplon®纤维织造的阻燃面料通过BSS7238、7239材料燃烧测试,发烟量极低，无毒性，烟密度是ABD0031空客标准的1/200；
依据建筑材料分解烟密度测试方法（GBT8627-2007），纯甲纶毛毡的烟密度等级（SDR）只有0.12，远低于现有建筑保温材料动的烟密度等级。
甲纶Suplon®纤维是密闭空间纺织品、特种工况隔热保温、居家及防护类产品的理想原料。
甲纶Suplon®面料有焰燃烧烟毒测试 | |||||||
项目 | 烟密度（Dm） | 毒性气体含量 （单位：ppm） | |||||
CO | HCN | HF | HCl | SO2 | NOX | ||
甲纶Suplon®实测 | 1 | 32 | 0.7 | <0.5 | <1 | <0.5 | <2 |
航空标准值 | 200 | 3500 | 150 | 100 | 150 | 100 | 100 |
数据来源：菲律宾民航局测试中心
甲纶Suplon®优异的阻燃性能，使其能够应对更加复杂恶劣的火场环境，提供安全、持久防护；并且能够大幅提高其它材料阻燃性能，如消除融滴，降低损毁，减少烟毒等。

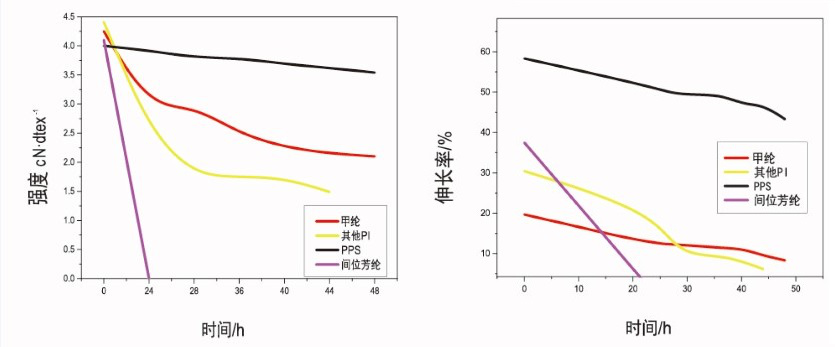

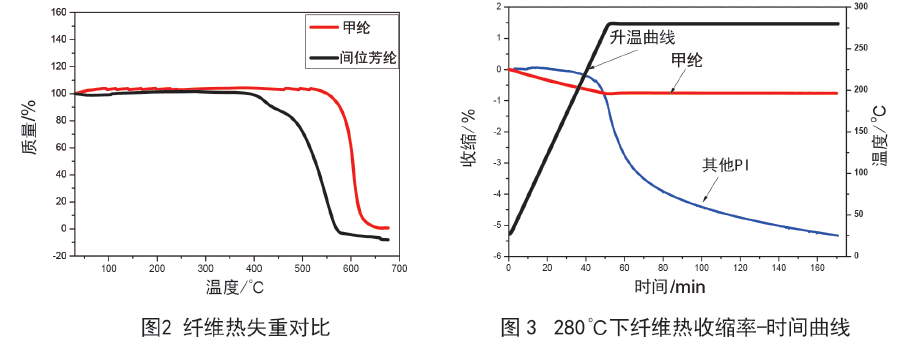

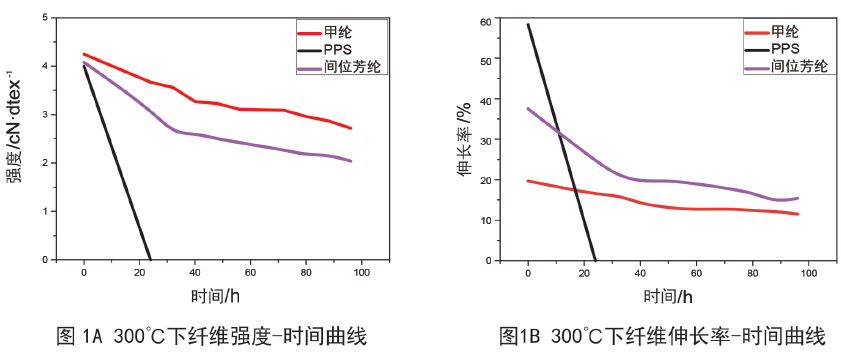

甲纶Suplon®纤维长期使用温度高达260~300℃，初始分解温度567℃，尺寸稳定性好，强度保持率高。
作为过滤材料可大幅提高烟气除尘滤袋的使用寿命，提高过滤精度，降低粉尘排放量。

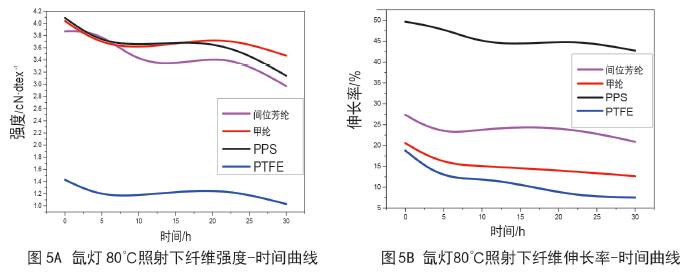

甲纶Suplon®纤维具有优异的耐辐射、耐酸碱、耐氧化性能，能够在太空、海底、冰原、沙漠等极端环境中保持优良的力学性能及化学稳定性。
采用100%纯聚酰亚胺纱线按照GJB 150A-2009标准进行中性盐雾测试：
项目 | 单位 | 初试状态 | 盐雾测试后 |
断裂强力 | cN | 21*102 | 19*102 |
断裂伸长 | % | 16 | 15 |
数据来源：苏州信测标准技术
甲纶Suplon®纤维采用干法纺丝工艺，纤维结构致密，具有良好的耐水解性能。经过140℃高温蒸汽处理24小时，纤维强度保持率为82.58%，远高于其他同类纤维。
项目 | 原始强度（cN/dtex） | 处理24小时后强度（cN/dtex） | 强度保持率 % |
甲纶Suplon | 4.97 | 4.10 | 82.58 |
其他聚酰亚胺 | 3.69 | 1.59 | 43.09 |
甲纶Suplon®纤维具有天然持久的抗菌抑菌作用，抗菌效果好于天然竹纤维。
检测项目 | 检测菌种 | 检测结果 |
抗菌性能（抑菌率） | 金黄色葡萄球菌 | 98% |
大肠杆菌 | 99% | |
白色念珠菌 | 99% |
国家纺织制品质量监督检验中心
按照GJB150.10A-2009军用装备实验室环境试验方法进行的霉菌试验表明，甲纶织物长霉等级为0级，无霉菌生长。
项目 | 测试条件 | 长霉程度 | 长霉等级 |
聚酰亚胺纱线 | 28天，湿度>90%RH,温度30℃ | 无霉菌生长 | 0 |
广州微生物所检测中心
甲纶Suplon®纤维远红外射线（4~16μm生命射线）法向发射率88%，符合国家远红外保健品标准定义，能够促进穿戴者血液循环，强化组织新陈代谢，增加组织再生能力，提高人体的免疫能力，从而起到医疗保健的作用。
序号 | 检验项目 | 标准要求 | 检验结果 |
1 | 法向发射率 | ≥0.80 | 0.88 |
2 | 远红外线波长范围（mm） | 4~16 | 4~16 |
数据来源：国家红外及工业电热产品质量监督检验中心
甲纶Suplon®纤维作为一种高效保温材料，其制品具有极低的导热率，保暖性能高于棉、羊毛、蚕丝等传统材料。
我司生产的210g/m2甲纶絮片，克罗值达（CLO）4.13，热阻为0.64 m2k/W，均超过同等克重的3M公司的新雪丽系列产品，适用于极寒等恶劣环境下的防寒保暖被服等。
类别 | 克重g/㎡ | 厚度/mm | 克罗值clo | 热阻㎡K/W |
甲纶絮片 | 210 | 15.5 | 4.13 | 0.64 |
新雪丽G200 | 200 | 20 | 3.3 | 0.51 |
新雪丽KL200 | 200 | 27 | 4.0 | 0.62 |
新雪丽KL250 | 250 | 33 | 4.6 | 0.71 |
新雪丽HZ250 | 250 | 33 | 4.3 | 0.67 |
新雪丽KZ200 | 200 | 25 | 3.7 | |
新雪丽Z250 | 250 | 27 | 4.0 | 0.62 |
介电常数3.4，耐电晕性能良好（此参数为聚酰亚胺材料公开报道数据）。
甲纶Suplon®聚酰亚胺原液着色机织面料通过色牢度测试，耐光色牢度7级，耐摩擦、汗渍、耐水等色牢度4-5级，优于芳纶原液着色面料。
项目 | 检测结果 | 检测方法 |
耐光色牢度 | 7级 | GB/T 8427-2008(方法3) |
耐干摩擦色牢度 | 4-5级 | GB/T 3920-2008 |
耐湿摩擦色牢度 | 4-5级 | GB/T 3920-2008 |
耐水色牢度 | 4-5级 | GB/T 5713-2013 |
耐酸汗渍色牢度 | 4-5级 | GB/T 3922-2013 |
耐碱汗渍色牢度 | 4-5级 | GB/T 3922-2013 |
耐干洗色牢度 | 4-5级 | GB/T 5711-1997 |
耐洗色牢度 | 4-5级 | GB/T 3921-2008(程序A(1)) |
甲纶Suplon®纤维从制造到使用全程对环境友好，通过Oeko-TexStandard100婴儿级生态信心纺织品认证，符合欧盟纺织品进口要求。
