金年会金字招牌信誉至上

 首页  >  主页  >  产品与应用  >  产品中心  >  甲纶 Fitlon®

甲纶 Fitlon®

1.纤维简介

甲纶Fitlon®是公司自主研发的干法纺聚酰亚胺纤维系列化产品之一:

在拥有可染性能的同时保持纤维本体阻燃、高温碳化不融滴;燃烧烟气量极低且几乎无毒性、尺寸稳定性好、耐高低温、耐辐照、保温、天然抗菌及远红外等诸多优异性能。

产品可应用于特种阻燃防护、高温过滤、工业隔热及民用服装、家纺和健康保健等领域。

2.基本指标

No

项目

单位

指标

1

纤度

dtex

0.8~6

2

密度

g/cm3

1.41

3

断裂强度

cN/dtex

>3.5

4

模量

cN/dtex

20~30

5

断裂伸长

%

>17

6

连续使用温度

220

7

分解温度

521

8

极限氧指数LOI

%

33

9

耐酸性


10

耐辐射性


3.产品性能

3.1 阻燃性能

3.1.1极限氧指数

甲纶系列纤维具有优异的的阻燃性能,甲纶Fitlon®极限氧指数LOI为33%。

常用阻燃纤维

甲纶Suplon®

甲纶Fitlon®

间位芳纶(PMIA)

LOI(%)

38

33

28

数据来源:江苏省高性能纤维产品质量监督检验中心

3.1.2燃烧损毁

采用GB/T 5455-2014垂直燃烧法进行试验,甲纶Fitlon®织物损毁长度是主流消防服面料的1/3, 远高于GA10消服面料的防护标准。

损毁长度/mm

甲纶Fitlon® 面料

芳纶ⅢA面料

50%甲纶Suplon®+50%阻燃粘胶

50%芳纶+50%阻燃粘胶

经向

12

46

12

60

纬向

10

48

13

57

3.2 耐高温性能

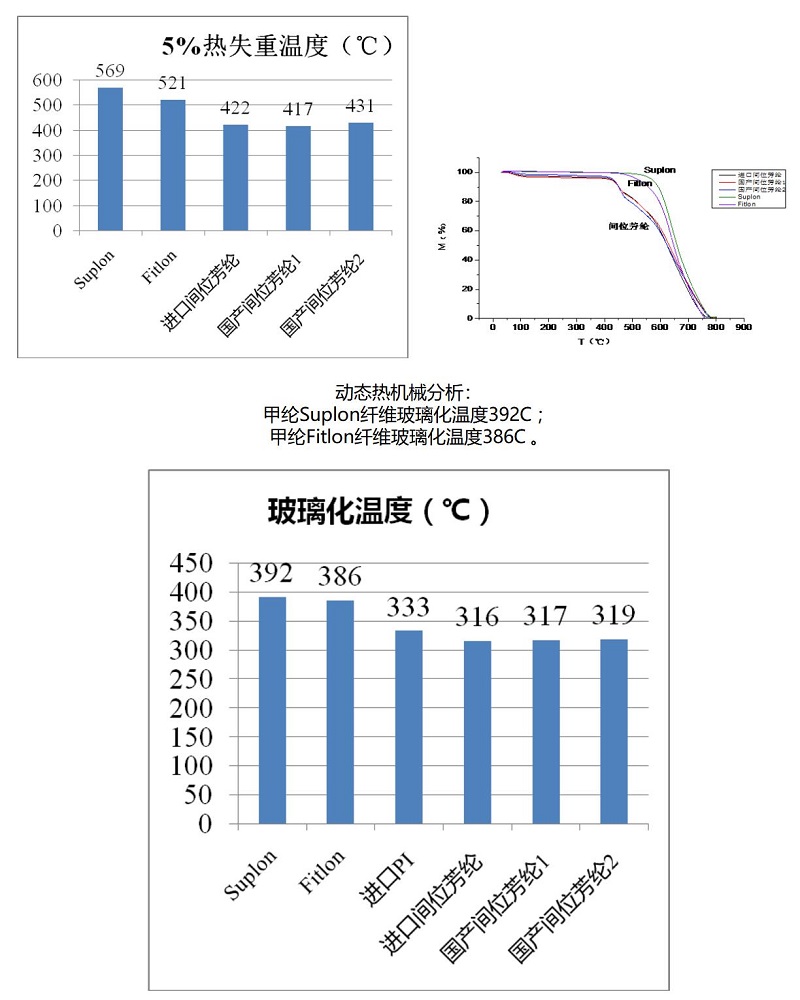

几种纤维在同等条件下的热失重曲线,甲纶Suplon®纤维分解温度569°C,甲纶Fitlon®纤维分解温度521°C,远高于间位芳纶产品。




 动态热机械分析:

甲纶Suplon®纤维玻璃化温度392°C ;

甲纶Fitlon®纤维玻璃化温度386°C 。

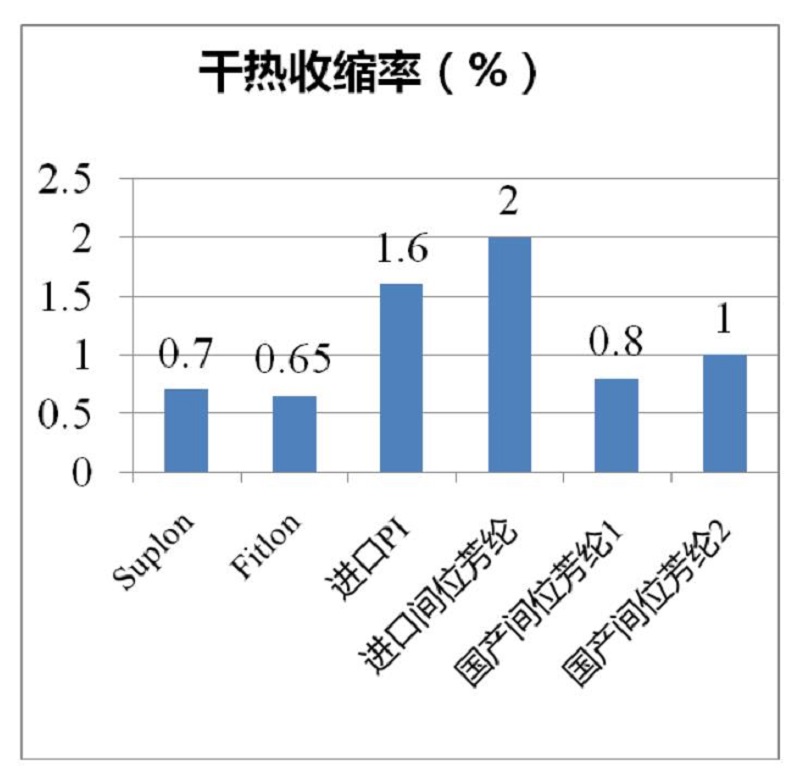

甲纶Suplon® 、甲纶Fitlon®纤维干热收缩率均 <1%(测试条件: 280°C 30分钟)


3.3 耐辐照

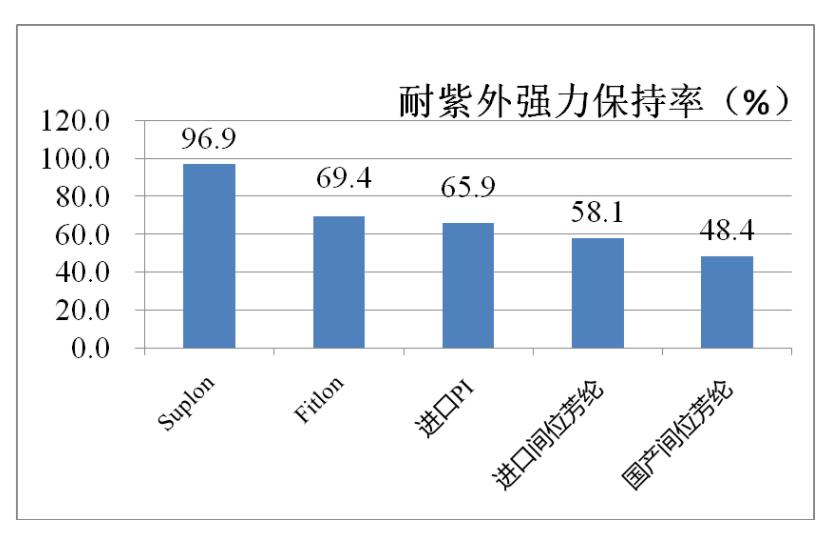

耐紫外试验条件:UV-A荧光紫外灯,辐照度0.77W/m28h紫外灯暴露,4h冷凝暴露,暴露时间为168h7天);

甲纶Suplon®纤维强力保持率96.9%

甲纶Fitlon®纤维强力保持率69.4%

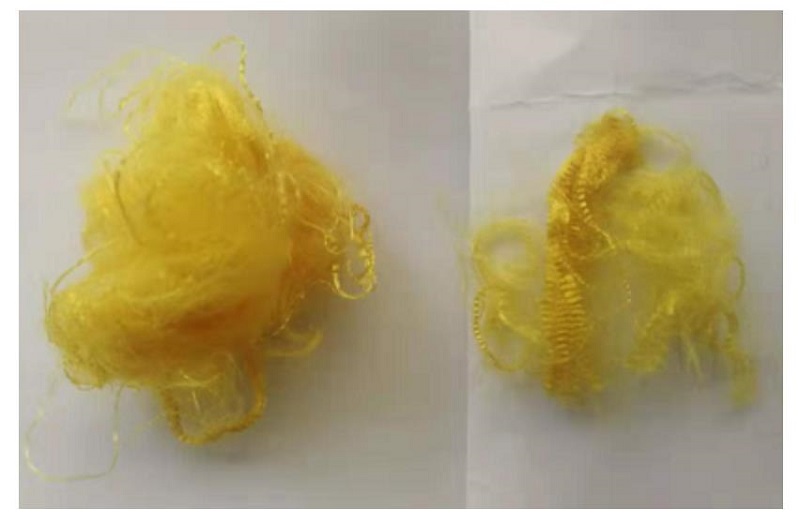

甲纶Fitlon®辐射前和辐射后对比:


3.4 抗菌性能

甲纶Fitlon®纤维具有天然持久的抗菌抑菌作用,抗菌效果好于天然竹纤维。

检测项目

检测菌种

标准要求

检测结果

抗菌性能(抑菌率)

金黄色葡萄球菌

≥70%

>99%

大肠杆菌

≥70%

>99%

白色念珠菌

≥60%

95%

3.5 染色性能

甲纶Fitlon®纤维具有良好的可染性,染色色牢度达4-5级。

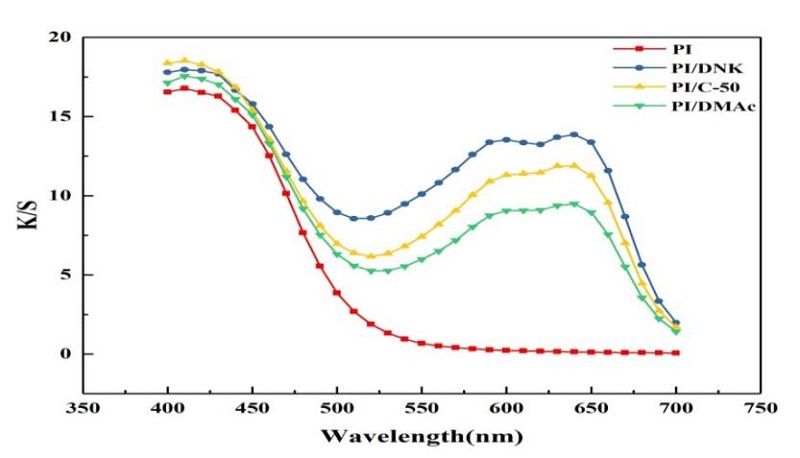

甲纶Fitlon®纤维与甲纶Suplon®纤维相比染色性能更好。颜色色深增幅超过Suplon®纤维的60%。相对于芳纶1313优势更明显。






Samples

水洗色牢度

摩擦色牢度 (干/湿)

色牢度

沾色牢度

色牢度

沾色

羊毛

腈纶

涤纶

锦纶

醋酯

PI/FD1

4-5

5

5

4-5

4

5

5

4-5/4-5

4-5/4-5

PI/FD2

4-5

5

5

4-5

4

5

5

4-5/4-5

4-5/4-5

PI/FD3

4-5

5

5

4-5

3

5

4

4-5/4-5

4/4-5




XML 地图
